鋼結構施工圖的基本知識
瀏覽次數:3418次
發布時間:2018/09/06
設計圖和施工詳圖的區別
施工詳圖繪制的基本規定

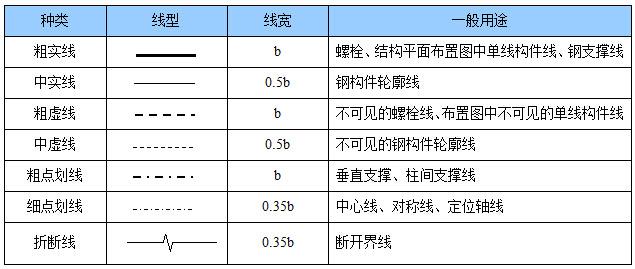

(1) 線型分類表
(2) 尺寸線的標注
詳圖的尺寸由尺寸線、尺寸界線、尺寸起止點組成;尺寸單位除標高以m為單位外,其余尺寸均以mm為單位,且尺寸標注時不再書寫單位。一個構件的尺寸線一般為三道,由內向外依次為:加工尺寸線、裝配尺寸線、安裝尺寸線。當構件圖形相同,僅零件布置或構件長度不同時,可以一個構件圖形及多道尺寸線表示A、B、C!……等多個構件,但最多不超過5個。

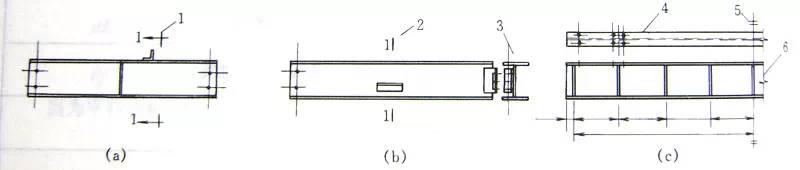

(3) 符號及投影
詳圖中常用的符號一般有剖面符號、剖切符號、對稱符號,此外還有折斷省略符號及連接符號、索引符號等,同時還可利用自然投影表示上下及側面的圖形。
(4) 型鋼標注方法
(5) 螺栓及螺栓孔的表示方法

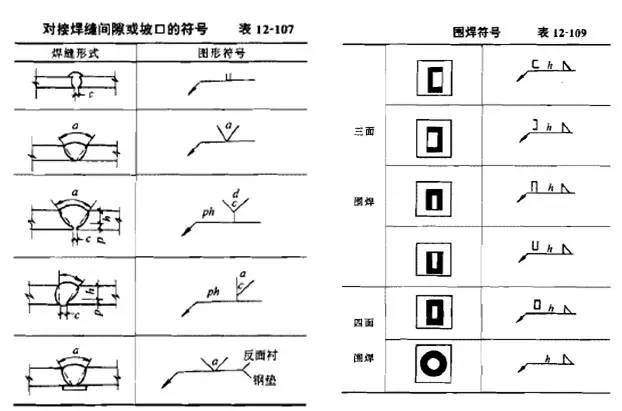

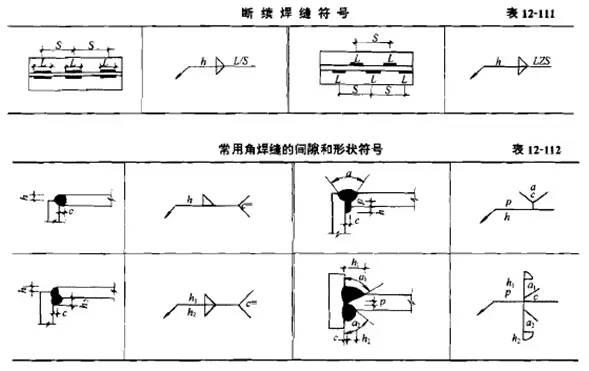

(6) 焊縫符號表示方法

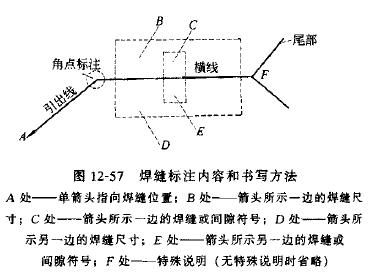

焊縫標注方法,用單箭頭指向焊縫位置,然后畫出引出線和橫線(必要時在橫線末繪出尾部)。橫線上下標注焊縫尺寸和焊縫間隙形狀,標注在橫線以上時,表示焊縫在箭頭一側;標注在橫線以下時,表示焊縫在箭頭所指的反面一側。角點處可標注部分焊縫的特點,尾部可書寫焊縫的特殊說明。

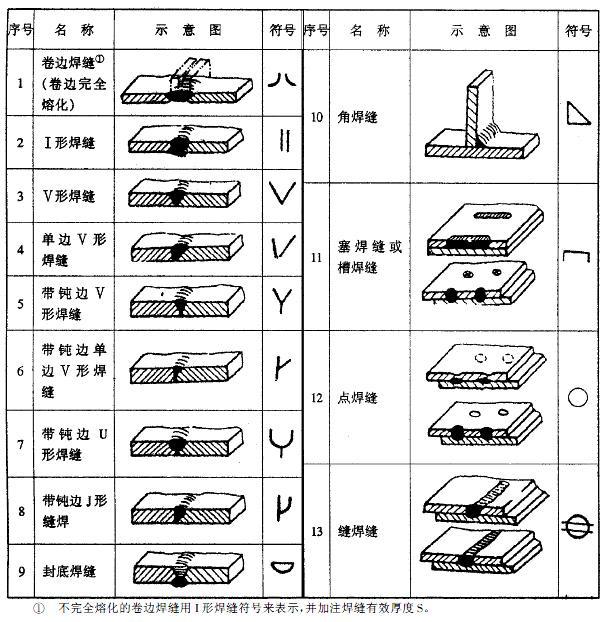

焊縫基本符號

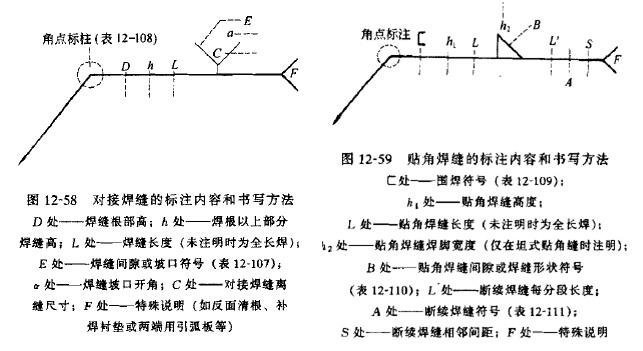

鋼結構中常用的對接焊縫、貼角焊縫和角焊縫的標注內容和書寫方法如下
文章來源:千萬間
