鋼結構施工圖基本知識匯總
瀏覽次數：3724次發布時間：2018/01/25

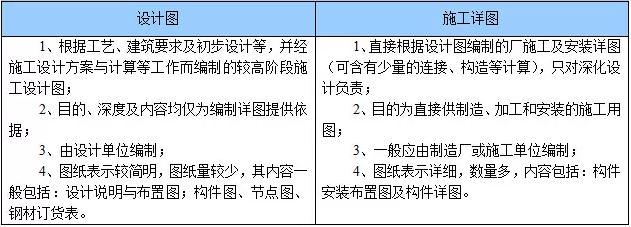

設計圖和施工詳圖的區別


施工詳圖繪制的基本規定
(1) 線型分類表

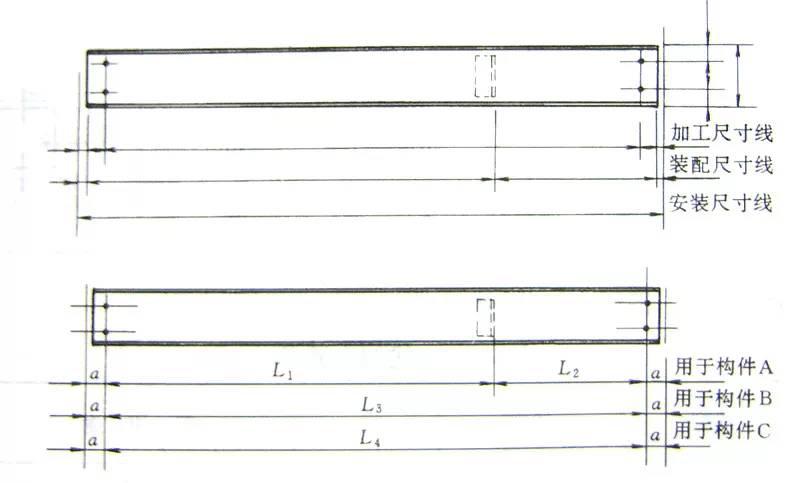

(2) 尺寸線的標注
       詳圖的尺寸由尺寸線、尺寸界線、尺寸起止點組成；尺寸單位除標高以m為單位外，其余尺寸均以mm為單位，且尺寸標注時不再書寫單位。一個構件的尺寸線一般為三道，由內向外依次為：加工尺寸線、裝配尺寸線、安裝尺寸線。當構件圖形相同，僅零件布置或構件長度不同時，可以一個構件圖形及多道尺寸線表示A、B、C！……等多個構件，但最多不超過5個。

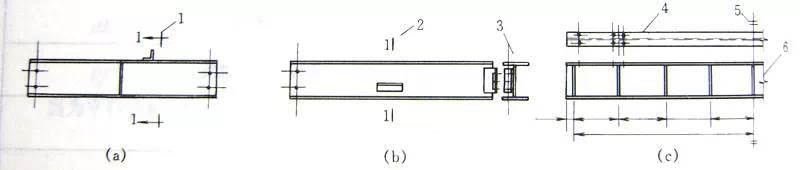

(3) 符號及投影
       詳圖中常用的符號一般有剖面符號、剖切符號、對稱符號，此外還有折斷省略符號及連接符號、索引符號等，同時還可利用自然投影表示上下及側面的圖形。

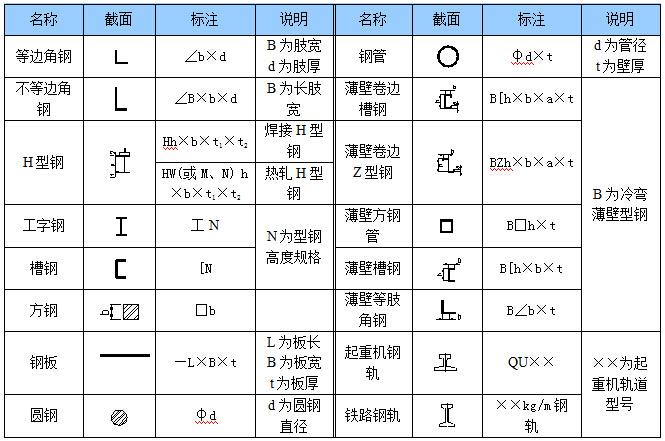

(4) 型鋼標注方法


(5) 螺栓及螺栓孔的表示方法


(6) 焊縫符號表示方法

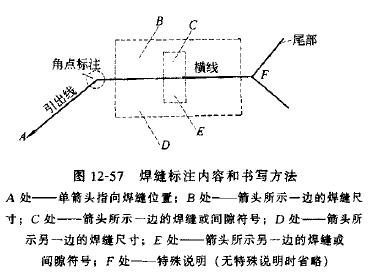

       焊縫標注方法，用單箭頭指向焊縫位置，然后畫出引出線和橫線（必要時在橫線末繪出尾部）。橫線上下標注焊縫尺寸和焊縫間隙形狀，標注在橫線以上時，表示焊縫在箭頭一側；標注在橫線以下時，表示焊縫在箭頭所指的反面一側。角點處可標注部分焊縫的特點，尾部可書寫焊縫的特殊說明。

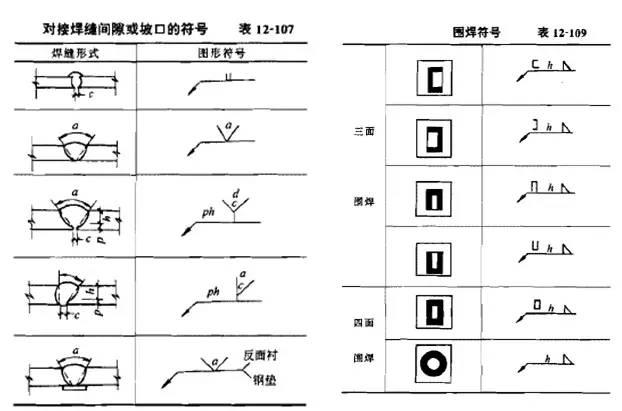

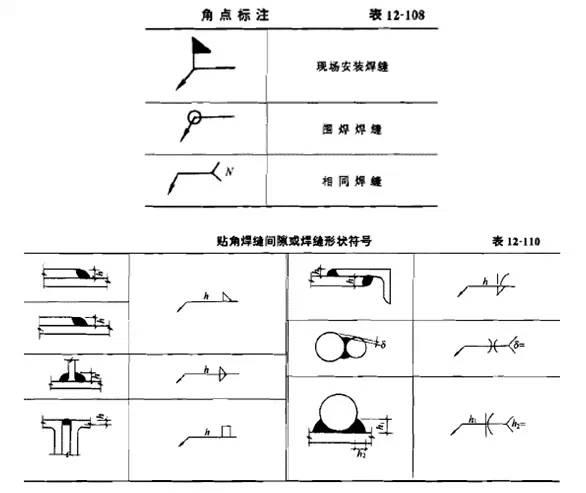

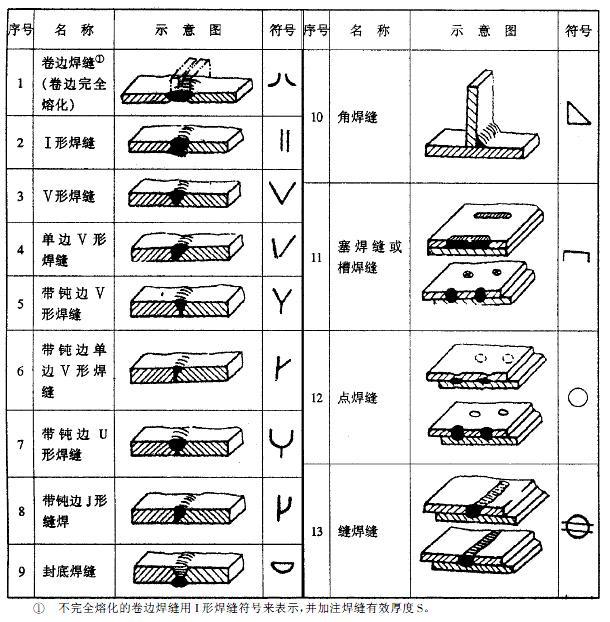

焊縫基本符號

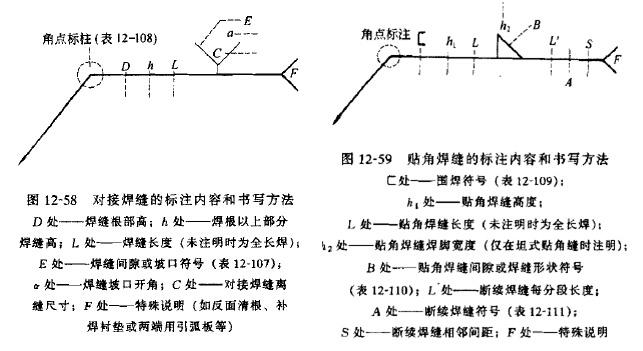

       鋼結構中常用的對接焊縫、貼角焊縫和角焊縫的標注內容和書寫方法如下：



（本文章轉載自千萬間）
